قياس DUT الخاص بك 500 × 400 × 300 مم. حجمه الخارجي هو 60 لتر.
إذا، هل غرفة بيئية بسعة 100 لتر كبيرة بما فيه الكفاية؟
ربما. ربما لا.
قد يمر DUT عبر الباب ولا يزال كبيرا جدا للغرفة في الاستخدام العملي. قد يجلس قريبا جدا من الجدران، أو يقيد مسار الدوران، أو لا يترك مساحة صالحة للاستخدام للأسلاك أو التركيبات، أو يسبب حملا حراريا أكبر مما تستطيع الغرفة تحمله في حالة الاختبار المطلوبة.
الخطأ المعاكس يحدث أيضا. أحيانا ينتقل المشترون من حجرة DUT بسعة 60 لتر إلى حجرة بسعة 300 لتر أو 500 لتر فقط "لترك مساحة كافية". وهذا يمكن أن يضيف التكلفة ومتطلبات مساحة الأرضية وطلب المرافق دون تحسين الاختبار.
نهج أفضل هو تحديد حجم الحجرة حول إعداد الاختبار المحمل:
DUT هندسة → ترتيب التحميل → تدفق الهواء → الحمل الحراري → ملف الاختبار
حجم الحجرة الاسمي هو جزء واحد فقط من هذا القرار.
ابدأ بإعداد الاختبار المحمل
قبل مقارنة غرف 100 لتر أو 225 لتر أو 408 لتر أو 800 لتر، حدد ما الذي سيدخل فعليا عبر الباب.
DUT هو مجرد نقطة البداية.
للحصول على توصية غرفة مفيدة، اجمع هذه المعايير أولا:
<فئة الجدول="table-table-table-table-bordered" style="عرض: 60.4679٪; ارتفاع: 487.216px; border-collapse: collapse;">يمكن لجهازين اختبار استخدام نفس المنتج تماما ولا يزالان بحاجة إلى غرف مختلفة.
وحدة تحكم إلكترونية واحدة غير مشبعة توضع على رف هي حمولة واحدة.
ستة وحدات تحكم كهربائية تعمل مثبتة في رف، موصولة عبر منفذ جانبي وتبدد الحرارة طوال الاختبار هي وحدة أخرى.
نفس DUT. متطلبات غرفة مختلفة.
السؤال الأول: هل ستناسبك فعلا؟
ابدأ بأبسط فحص: التناسب البدني.
For a DUT مستطيل:
DUT حجم = العرض × الارتفاع × العمق
على سبيل المثال:
500 مم × 400 مم × 300 مم
يصبح:
0.5 م × 0.4 م × 0.3 م = 0.06 م³
أو:
60 L
هذا الرقم مفيد، لكنه فقط كمرجع أولي.
ما يهم بعد ذلك هو الظرف الفعلي.
يجب فحص الغرفة ضد:
العرض الداخلي × الارتفاع الداخلي × العمق الداخلي
—وليس فقط الليترات الاسمية.
لا تنس الباب
هناك مشكلة أكثر أساسية أحيانا تغفل أثناء المواصفات.
يجب على وحدة DUT الدخول إلى الغرفة.
قد تحتوي الغرفة على مساحة عمل داخلية كافية ولكن فتحة باب شفافة أصغر. يصبح هذا مهما مع وحدات البطاريات الكبيرة، والتجميعات الإلكترونية الواسعة، والرفوف المجمعة مسبقا، والتركيبات الضخمة.
لتحليل DUT كبير، تحقق من كلاهما:
Workspace W × H × D
و
فتح باب واضح W × H
قبل الموافقة على التكوين.
غرفة 500 لتر غير مفيدة إذا لم تستطع التركيبة المرور عبر الباب.
هندسة الليتر المخبأ
هذه واحدة من أسهل الأخطاء عند مقارنة أوراق بيانات الغرف البيئية.
افترض أن حجرين لهما أحجام اسمية متشابهة:
قد تكون أحجام مساحة العمل الإجمالية متشابهة.
الهندسة القابلة للاستخدام لديهم ليست كذلك.
قد تناسب وحدة ال DUT الطويلة الحجرة A ولا تناسب الحجرة B. قد ينتج التجميع الواسع نتيجة معاكسة تماما.
تصبح المشكلة أكثر وضوحا مع المكونات الطويلة، والمنتجات المثبتة عموديا، والتركيبات المخصصة.
لذا بعد استخدام الليتر لتحديد فئة غرفة عامة، توقف عن مقارنة الليتر.
>Compare:
W × H × D
مقابل ملف DUT المحمل فعليا.
ليتر يخبرك كم المساحة الموجودة. الأبعاد الداخلية تخبرك ما إذا كان ذلك الفضاء مفيدا.
ماذا عن قاعدة DUT 1:3 إلى الغرفة؟
قد تصادف قاعدة عامة تقترح أن الوحدة التقنية يجب أن تشغل حوالي ثلث مساحة عمل الغرفة.
كأداة فحص مبكرة، يمكن أن يكون ذلك مفيدا.
كصيغة لقياس حجم الحجرة، ليست كذلك.
خذ DUT بسعة 60 لتر من المثال الافتتاحي.
حساب بسيط بنسبة 1:3 سيعطي:
60 L × 3 = 180 L
من السهل الاستنتاج أن حجرة حول 180–225 لتر هي الحل.
الآن انظر إلى ثلاث حمولات مختلفة بسعة 60 لتر.
التحميل A — الإلكترونيات ذات الإطار المفتوح
الفجوات الكبيرة تسمح بمرور الهواء عبر التجميع.
الحمل B — حاوية معدنية كثيفة
نفس الحجم الخارجي يحتوي على كتلة حرارية أكبر بكثير.
الحمل C — الإلكترونيات المزودة بالطاقة
تحتل وحدة التخزين التقريبي نفس الحجم لكنها تستهلك 1,000 واط أثناء التشغيل.
كل يمكن لثلاثة أن تشغل حوالي 60 لترا.
لن يتصرف بنفس الطريقة داخل الحجرة.
الهندسة، الكثافة، انسداد تدفق الهواء، الكتلة الحرارية، وتوليد الحرارة النشط كلها تغير حالة الاختبار.
لذلك، من الأفضل التعامل مع إرشادات الثلث كاختبار عقلانية من المرة الأولى، وليس كمواصفات شراء.
لا تكتب طلب عرض يقول فقط:
DUT الحجم: 60 لتر
الغرفة المطلوبة: ≥180 لتر
أرسل أبعاد DUT الفعلية وشروط الاختبار بدلا من ذلك.
تدفق الهواء هو المكان الذي تصبح فيه المقاسات معقدة
غرفة البيئة تفعل أكثر من مجرد إحاطة DUT بهواء ساخن أو بارد.
يجب أن ينقل الهواء المكيف عبر مساحة العمل.
إذا جلس DUT قريبا جدا من جدار، أو أدى إلى إغلاق مسار الإمداد أو تقييد تدفق الهواء العائد، فقد يصبح حجم الحجرة القابل للاستخدام أصغر بكثير مما يوحي به الحجم الاسمي.
التحميل السيء يمكن أن يؤدي إلى:
- تثبيت المنتج البطيء؛
- الظروف غير المتساوية حول الحمل؛
- المناطق المحلية الحارة أو الباردة؛
- تعافي أطول بعد التحولات؛
- استجابات حرارية مختلفة بين وحدات DUT.
لا يوجد بعد خلوص واحد يعمل لكل غرفة وكل وحدة DUT. اتجاه تدفق الهواء، وبناء الحجرة، وهندسة DUT كلها مهمة.
لهذا السبب توجد عبارة عامة مثل:
"اترك دائما 100 مم حول المنتج"
ليست طريقة قياس موثوقة.
السؤال الأكثر فائدة هو:
هل يمكن لتدفق الهواء المصمم في الغرفة أن يدور حول الحمل الفعلي ومن خلاله دون انسداد كبير؟
حزمة البطارية المسطحة، على سبيل المثال، قد تحجب جزءا كبيرا من مسار الدوران حتى لو كان حجمها الكلي صغيرا نسبيا.
رف لوحة PCB المفتوح قد يشغل مساحة هندسية أكبر مع السماح بمرور الهواء عبره بسهولة أكبر.
يمكن أن يكون حجم جهازين من DUTs بنفس الحجم ومع ذلك يكونا أحمال مختلفة جدا
الأبعاد تخبرنا كم المساحة التي تشغلها وحدة ال DUT.
لا تخبرنا بمدى صعوبة التسخين أو التبريد.
اعتبر منتجين لهما نفس الأبعاد الخارجية:
500 × 400 × 300 مم
DUT A
التجميع
الإلكتروني المفتوحالإطار الكتلة: 8 كجم
DUT B
مجموعة
الألمنيوم الكثيفةالكتلة: 42 كجم
تحتل نفس الغلاف الهندسي.
لكن DUT B يحتوي على مواد أكثر بكثير يجب أن تمتص أو تطلق الحرارة مع تغير درجة حرارة الحجرة.
لذلك، ستكون استجابته الحرارية مختلفة جدا.
لهذا السبب يجب أن ترافق كتلة ومادة DUT الأبعاد عندما يتضمن الاختبار دورات أو انتقالات سريعة أو متطلبات تثبيت محكمة.
حجم الحجرة هو جزئيا مشكلة مساحة.
وهي أيضا مشكلة حرارية.

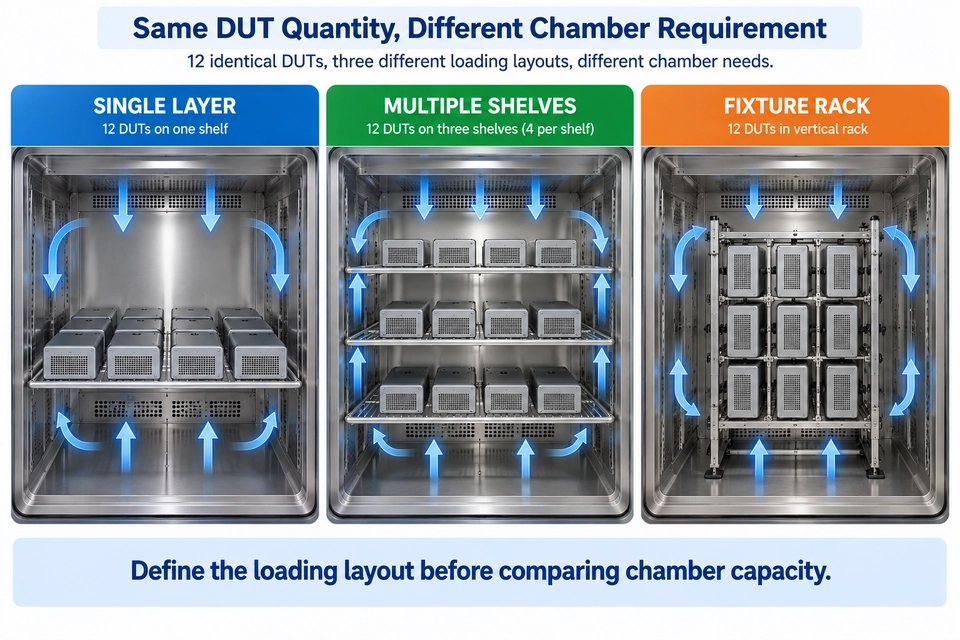

عدة وحدات DUT: التصميم يغير كل شيء
الآن افترض أن الاختبار يستدعي 12 ناتج متطابقا.
ضرب حجم DUT واحد في 12 يعطي الحجم الفيزيائي الكلي. لا يخبرك بأي هندسة غرفة مطلوبة.
يمكن ترتيب المنتجات بعدة طرق.
طبقة واحدة
>كل يتم وضع 12 وحدة DUT عبر مستوى واحد.
هذا قد يتطلب عرض وعمق كبير في مساحة العمل.
رفوف متعددة
نفس وحدات DUT مقسمة عبر عدة مستويات.
تصبح البصمة أصغر، لكن ارتفاع الحجرة المطلوب يزداد. المسافة بين الرفوف يجب أن تدعم تدفق الهواء المقصود.
رف التركيبات
المنتجات مركبة في رف مخصص.
الآن الرف—وليس النسخة الفردية—هو الظرف الذي يجب مقارنته بأبعاد الحجرة.
هناك اعتبار عملي آخر: التباعد بين DUT وDUT.
تغليف اثني عشر منتجا معا بإحكام قد يبدو فعالا على الورق لكنه يخلق حالة تدفق هواء مختلفة تماما للوحدات في منتصف الحمل.
لاختبار متعدد DUT، ارسم ترتيب التحميل قبل اختيار الحجرة.
رؤية أمامية وجانبية بسيطة بأبعاد يمكن أن تكون أكثر فائدة من الحجم الكلي المحسوب.
لا تزال التركيبات والأسلاك والمنافذ تشغل مساحة
Fixtures count.
وكذلك الأسلاك.
وحدة DUT بارتفاع 450 مم مثبتة على مصباح 120 مم ليست حمولة اختبار بارتفاع 450 مم. لأغراض تحديد حجم الحجرة، يجب أن يكون التجميع على الأقل 570 مم قبل النظر في أي خلوص إضافي.
قد تتطلب وحدات DUT المشغلة والمراقبة أيضا:
- كابلات الطاقة؛
- التركيبات الحرارية؛
- قياس الجهد أو التيار؛
- أسلاك الإشارات؛
- التواصل مع CAN؛
- جمع البيانات الخارجية.
يمكن أن يؤثر توجيه الكابل على ترتيب التحميل وموقع منفذ الاختبار.
بالنسبة لعينة بسيطة غير مدعومة، قد يكون هذا ضئيلا.
بالنسبة لرف إلكترونيات مدعومة، قد يحدد تخطيط الغرفة بالكامل.
لا تقارن حجم الحجرة من خلال جداول البيانات فقط
قد تخبرك ورقة البيانات:
السعة: 408 لتر
هذا مفيد.
لكنه لا يجيب على جميع الأسئلة المطلوبة لاختبار محمل.
قبل مقارنة غرفتين مرشحتين، تحقق من:
- الداخل W × H × D; فتح
- باب واضح؛
- ترتيب تدفق الهواء؛
- تكوين الرفوف؛
- التحميل المسموح به؛
- ظروف أداء درجات الحرارة؛
- سواء كانت معدلات التدفئة/التبريد المعلنة مفرغة أو تعتمد على حمل محدد.
هذه النقطة الأخيرة مهمة.
يمكن للغرفة الفارغة أن تغير درجة حرارة الهواء أسرع من نفس الحجرة التي تحتوي على وحدة معدنية كبيرة أو عدة وحدات بطارية أو إلكترونيات مزودة بالطاقة.
رقم السعة يصف الحجم الهندسي.
لا يصف بمفرده الأداء المحمل.
الحجم هو نصف المشكلة فقط
افترض أن DUT يناسب بشكل مريح داخل الحجرة.
هناك مساحة كافية لتدفق الهواء.
التركيبة تناسب.
يغلق الباب.
هذا لا يزال لا يثبت أن الغرفة مناسبة.
الآن تبدأ الأسئلة الحرارية.
هناك خاصتان للتحميل مهمتان بشكل خاص:
كتلة حرارية
و
حمل حرارة حي.
هما ليسا نفس الشيء.
الكتلة الحرارية مقابل الحمل الحراري الحي
الكتلة الحرارية
لا يحتاج جهاز DUT إلى تزويده بالطاقة للتأثير على أداء الحجرة.
التركيبة المعدنية الكبيرة أو التجميع الميكانيكي الكثيف تمتص الطاقة أثناء التسخين وتطلق الطاقة أثناء التبريد.
كلما زادت الكتلة الحرارية، زادت الجهد الذي يجب على الحجرة القيام به أثناء التحولات الحرارية.
على سبيل المثال:
50 كجم من تركيبة الألمنيوم
>قد لا يولد تقريبا حرارة خاصة به، لكنه لا يزال يمكن أن يؤثر بشكل كبير على وقت الانتقال والاستقرار.
حمل الحرارة الحية
وحدة DUT تعمل بالطاقة تضيف الحرارة باستمرار.
اعتبر نظاما إلكترونيا يتبدد:
800 W
خلال اختبار درجات حرارة منخفضة.
يجب على نظام التبريد إزالة تلك الحرارة مع الحفاظ على حالة الغرفة المطلوبة.
مع وجود عدة وحدات DUT المشغلة، يمكن أن يصبح الحمل الحي المشترك كبيرا.
وهذا يقودنا إلى نقطة شراء مهمة:
يمكن أن تكون الحجرة كبيرة بما يكفي من حيث الحجم الحراري مع الوقت.
مساحة عمل أكبر ليست الحل تلقائيا.
اعتمادا على الاختبار، قد تكون الإجابة الصحيحة:
- قدرة تبريد أكبر؛
- تكوين غرفة مختلف؛
- ترتيب تدفق هواء مختلف؛
- عدد أقل من وحدات DUT المشغلة لكل دفعة؛
- فئة غرفة مختلفة.
لهذا السبب يجب تضمين تبديد الحرارة في DUT في RFQ كلما بقيت المنتجات تعمل أثناء الاختبار.
ماذا لو كنت تحتاج إلى 5 أو 10 أو 15 درجة مئوية في الدقيقة؟
معدل تغير درجة الحرارة الصعب يجعل الأداء المحمل أكثر أهمية.
اعتبر نفس DUT تحت ملفي اختبار اثنين.
الملف الشخصي أ
+85°C إلى -40°C
لا يوجد معدل انتقال سريع محدد.
الملف الشخصي ب
+85°C إلى -40°C
المعدل المطلوب:
10°C/min
قد يكون متطلب مساحة العمل متطابقا.
متطلب غرفة ليس كذلك.
بالنسبة للملف B، يحتاج المصنع إلى معلومات كافية عن الحمل لتحديد ما إذا كان يمكن تحقيق المعدل المطلوب تحت شرط الاختبار المقصود.
المعلومات المفيدة تشمل:
- قداس DUT؛
- مواد DUT؛
- الكمية؛
- كتلة التثبيت الثابتة؛
- حمل حرارة حية؛
- نطاق درجة الحرارة المستهدف؛
- المعدل المطلوب؛
- كيف يتم تعريف المعدل في مواصفات الاختبار.
لا تفترض أن معدل تسخين أو تبريد الكتالوج ينطبق تلقائيا على حجرتك المحملة بالكامل.
لتحولات درجات الحرارة الصعبة، قد تكون غرفة تغير درجة الحرارة السريع أكثر ملاءمة من غرفة درجة الحرارة العالية/المنخفضة التقليدية.
مثال عملي: لماذا 72 لتر × 3 ليست مواصفة غرفة
فكر في إعداد هذا الاختبار.
DUT
600 × 400 × 300 مم
حجم DUT
0.6 × 0.4 × 0.3 = 0.072 م³
أو:
72 L
افترض أن شخصا ما يطبق قاعدة الثلث:
72 L × 3 = 216 L
الاستنتاج الواضح سيكون:
اختر غرفة بسعة حوالي 225 لتر.
هذه ليست معلومات كافية لاتخاذ القرار.
الآن أضف شروط الاختبار الفعلية:
الحمل الفيزيائي الفعال أكبر بالفعل من نطاق منتج 72 لتر بسبب التركيبة والأسلاك.
بعد ذلك، يجب تكييف الحمل البالغ 35 كجم حراريا.
ثم يجب على الغرفة إزالة ما يصل إلى 450 واط من الحرارة الحية مع التحكم في البيئة المطلوبة.
لذا يجب أن تكون عملية الاختيار:
1. بناء الظرف المحمل
DUT + fixture + كابل توجيه.
2. قارن بين W × H × D
أكد هندسة مساحة العمل وفتح الأبواب.
3. تحقق من مسار تدفق الهواء
تأكد من أن الحمل المثبت لا يعيق تصميم دوران الغرفة.
4. تقييم الحمل الحراري
35 كجم DUT + الوحدة + 450 واط حرارة نشطة.
5. أكد ملف الاختبار
>-40°C إلى +85°C مع التحكم في الرطوبة.
عندها فقط يجب اختيار سعة غرفة مرشحة والتحقق من أدائها المحمل.
نهج خاطئ
72 لتر × 3 = 216 لتر → شراء 225 لتر
نهج أفضل
الهندسة المحملة + تدفق الهواء + الكتلة + حمل الحرارة + ملف الاختبار → تقييم غرفة المرشحين
الطريقة الأولى تنتج رقما.
الثانية تنتج مواصفات الحجرة.
غرفة كبيرة واحدة أم غرفتان أصغر؟
لا يجب أن تأتي سعة أكبر دائما من غرفة واحدة أكبر.
افترض أن مختبرا يحتاج إلى اختبار 20 وحدة DUT صغيرة نسبيا.
أحد الخيارات هو اختيار غرفة كبيرة بما يكفي لجميع العشرين.
آخر هو تقسيم الحمل بين غرفتين أصغر.
قد يكون من المنطقي وجود غرفتين عندما يحتاج المختبر:
- ملفات تعريف اختبار متوازية؛
- ظروف درجات حرارة مختلفة في نفس الوقت؛
- جدولة أكثر مرونة؛
- أحجام دفعات أصغر؛
- اضطراب أقل إذا اضطر اختبار واحد للإيقاف.
قد يكون من المنطقي أن تكون غرفة واحدة أكبر أكثر عندما يجب أن تعمل جميع وحدات DUT تحت نفس الملف الشخصي وتكون سرعة النقل هي الأولوية الرئيسية.
هذا ليس سؤالا بحت حجم الحجرة.
هو سؤال في سير عمل مختبري.
قبل الانتقال من فئة 408 لتر إلى غرفة أكبر بكثير فقط لأن كمية الاختبار زادت، فكر فيما إذا كانت دفعة كبيرة واحدة هي الطريقة التي ستستخدم بها المعدات فعليا.
هل يجب أن تترك مجالا لأعضاء DUT المستقبليين؟
نعم—لكن مع سبب محدد.
إذا كان عرض DUT الحالي 450 مم ومن المتوقع أن يكون عرض الجيل القادم من المنتجات 520–550 مم، فإن اختيار غرفة بعرض إضافي قابل للاستخدام قد يتجنب استبدال المعدات مبكرا.
ينطبق نفس المنطق إذا كان من المتوقع زيادة كمية الاختبار.
ما لا يعمل بشكل جيد هو زيادة غير محدودة في الحجم بناء على:
"قد نختبر شيئا أكبر في المستقبل."
غرفة كبيرة غير ضرورية قد تجلب ما يلي:
- تكلفة شراء أعلى؛
- مساحة أكبر على أرضية المختبر؛
- متطلبات أكبر للمنفعة؛
- تكلفة تشغيل أعلى.
يجب أن تستند القدرة المستقبلية إلى خارطة طريق منتج واقعية أو توقع حجم الاختبار.
اشتر مرونة كافية لتغطية متطلب معروف—وليس لتر غير مستخدم لذاته.
ستة أخطاء في المقاسات نراها مرارا
1. الاختيار من الليتر فقط
السعة الاسمية تخفي هندسة مساحة العمل.
Check internal W × H × D.
2. التعامل مع قاعدة 1:3 كصيغة
يمكن أن تساعد نسبة الحجم في الفحص الأولي، لكنها لا تستطيع أن تأخذ في الاعتبار الهندسة أو تدفق الهواء أو الكتلة أو الحرارة الحية.
3. تعبئة الحجرة بإحكام شديد
قد تبدو المزيد من وحدات DUT لكل دفعة فعالة حتى يقيد ترتيب التحميل تدفق الهواء ويخلق تكييف غير متسق.
4. نسيان التركيب
يجب أن تناسب الحجرة مجموعة الاختبار الكاملة، وليس المنتج العاري.
5. تجاهل الحمل الحراري المزود بالطاقة
قد يتجاوز DUT الذي يتناسب بسهولة قدرة الغرفة الحرارية تحت اختبار درجات حرارة منخفضة أو تغيير سريع يتطلب جهدا.
6. زيادة الحجم بدون سبب اختبار
الأكبر ليس تلقائيا أكثر أمانا أو أفضل.
الهدف هو السعة القابلة للاستخدام متوافقة مع الاختبار.
درجة الحرارة فقط أم درجة الحرارة + الرطوبة؟
بمجرد تعريف مساحة العمل المطلوبة بشكل معقول، يحدد شرط الاختبار نوع الحجرة.
درجة الحرارة فقط
لاختبارات دورة درجات الحرارة العالية والمنخفضة ودرجة الحرارة دون الرطوبة المسيطر عليها، يمكن تكوين غرفة اختبار درجات الحرارة العالية/المنخفضة من سلسلة ITM-LAB GDW حول مساحة العمل ونطاق درجة الحرارة المطلوبة.
درجة الحرارة + الرطوبة
عندما تكون الرطوبة النسبية جزءا من ملف الاختبار، يجب >_blank https://www.itm-lab.com/product/programmable-constant-humidity-and-temperature-test-chamber-gdjs-series.html<النظر في غرفة اختبار درجة الحرارة والرطوبة من سلسلة ITM-LAB GDJS.
التغير السريع في درجات الحرارة
إذا كانت المواصفة تتطلب انتقالا سريع محددا مثل 5°C/min، 10°C/min أو 15°C/min، يجب أن يشمل اختيار الحجرة أداء التدفئة/التبريد المحمل بدلا من حجم مساحة العمل فقط.
عمليا، التسلسل هو:
Workspace → درجة الحرارة → الرطوبة → معدل المنحدر → الأداء المحمل
ماذا تضع في طلب العرض الخاص بك
إذا كنت تريد من الشركة المصنعة أن توصي بحجم غرفة بيئية، تجنب إرسال فقط:
"يرجى اقتباس غرفة بيئية بسعة 500 لتر."
أرسل إعداد الاختبار بدلا من ذلك.
معلومات عن جامعة التكنولوجيا.
- نوع المنتج
- العرض × الارتفاع × العمق
- القداس
- الكمية لكل اختبار
- المادة، حيثما كان ذلك ضروريا
- صورة أو رسم
معلومات التحميل
- اتجاه DUT
- أبعاد التركيبة والكتلة
- ترتيب الرفوف
- الوصول المطلوب
- توجيه الكابلات
ملف الاختبار
- درجة الحرارة الدنيا
- درجة الحرارة العظمى
- نطاق الرطوبة
- وقت التوقف
- معدل تغير درجة الحرارة المطلوب
- المواصفات القياسية أو الداخلية المعمول بها
اختبار الطاقة
- تم تشغيله أثناء الاختبار: نعم / لا
- استهلاك الطاقة
- تقدير تبديد الحرارة
- عدد وحدات DUT المزودة بالطاقة
الروابط
- كابلات الطاقة
- التركيبات الحرارية
- كابلات الإشارة
- الاتصال
- كمية وقطر منفذ الاختبار
باستخدام هذه المدخلات، يمكن للمصنع تقييم متطلبات مساحة العمل والحرارة الفعلية بدلا من التخمين من الليترات الاسمية.
الأسئلة الشائعة حول مقاسات غرفة البيئة
ما حجم غرفة البيئة التي أحتاجها؟
ابدأ بالغلاف المحمل بالكامل: أبعاد DUT، الكمية، التركيبة، الاتجاه ومساحة الكابل. قارن هذا الظرف مع الغلاف الداخلي للغرفة × H × D وفتحة الباب الشفافة. يجب بعد ذلك فحص تدفق الهواء، وكتلة DUT، وتبديد الحرارة، وملف الاختبار المطلوب قبل تأكيد حجم الغرفة النهائي وتكوينها.
كم يمكن لوحدة الوحدة أن تحتل الغرفة؟
لا توجد نسبة مئوية شاملة تنطبق على كل اختبار. يستخدم أحيانا نسبة ثلث DUT إلى مساحة العمل كقاعدة أولية، لكنها لا يجب أن تحل محل تقييم تدفق الهواء والحمل. شكل DUT، الكثافة، الكمية، توليد الحرارة وتصميم تدفق الهواء في الغرفة كلها يمكن أن تغير مساحة العمل القابلة للاستخدام.
هل الغرفة البيئية الأكبر دائما أفضل؟
No. قد توفر الحجرة الأكبر مرونة أكبر في التحميل، لكنها قد تزيد أيضا من تكلفة الشراء، ومتطلبات مساحة الأرضية، والطلب على المرافق. الخيار الأفضل هو غرفة تحتوي على مساحة عمل قابلة للاستخدام وقدرة حرارية كافية للاختبار الحالي بالإضافة إلى متطلبات واقعية على المدى القريب.
هل يؤثر حمل الحرارة في DUT على حجم الحجرة؟
يؤثر ذلك على اختيار الحجرة، لكن الحل ليس بالضرورة مساحة عمل أكبر. الوحدة الكهربائية المعتمدة تضيف حرارة حية يجب على الغرفة إزالتها. اعتمادا على الحمولة وملف الاختبار، قد يتطلب الحل سعة تبريد أكبر، أو تكوين غرفة مختلف، أو كمية دفعة أقل، أو فئة غرفة مختلفة.
اختر الغرفة حول الاختبار
لا توجد صيغة واحدة لكل لتر لكل DUT يمكنها تحديد حجم كل غرفة اختبار بيئي بشكل موثوق.
ابدأ بالأسئلة الفيزيائية:
ما هو W × H × D المحمل؟
هل سيمر عبر الباب؟
هل يمكن للهواء أن يدور حول الحمل المثبت؟
ثم انتقل إلى الأسئلة الحرارية:
كم من الكتلة يتم تكييفها؟
هل يولد جهاز DUT حرارة؟
كم يجب أن تتغير درجة الحرارة بسرعة؟
وأخيرا، طابق تلك المتطلبات مع الحجرة.
للاختبار بدرجة الحرارة فقط، the غرفة اختبار درجات الحرارة العالية/المنخفضة لسلسلة ITM-LAB GDWيمكن تكوين لمتطلبات مختلفة لمساحة العمل ودرجة الحرارة.
لاختبار درجة الحرارة والرطوبة المجمعة، the غرفة اختبار درجة الحرارة والرطوبة في سلسلة ITM-LAB GDJS يوفر تكوينات متعددة لمتطلبات DUT والبيئة المختلفة.
عند طلب توصية بغرفة، أرسل أبعاد DUT، الكتلة، الكمية، معلومات التركيب، ملف الاختبار وحمل الحرارة الكهربائي عند الاقتضاء.
لا تبدأ ب "كم لتر يجب أن أشتري؟"
ابدأ ب:
"ما الذي سيكون فعلا داخل الحجرة، وماذا يتطلب الاختبار أن يفعل؟"
