غرفة اختبار الارتفاع – درجات حرارة عالية ومنخفضة وضغط منخفض | سلسلة GDJZ
غرف اختبار مخصصة لدرجة الحرارة والضغط المنخفض لمحاكاة الارتفاع
تجمع سلسلة ITM-LAB GDJZ بين اختبارات درجات الحرارة العالية والمنخفضة مع محاكاة ضغط الهواء المنخفض لتقييم موثوقية المنتج تحت ظروف بيئية مضبوطة.
صممت السلسلة لتطبيقات الطيران والإلكترونيات والاتصالات والصناعة، وتوفر محاكاة ضغط منخفض حتى 1 كيلو باسكال، وسعات غرفة قابلة للتخصيص وتكوينات درجات حرارة خاصة بالتطبيق.
<عرض iframe="560" ارتفاع="314" src="https://www.youtube.com/embed/S0xb8suwJzc" allowfullscreen="allowfullscreen">
اختبار درجة الحرارة والارتفاع في نظام واحد
قد تتعرض المعدات التي تعمل على ارتفاعات عالية إلى انخفاض الضغط الجوي مع تغير درجات الحرارة. يمكن أن تؤثر هذه الظروف على الإدارة الحرارية، والعزل الكهربائي، والمكونات المختومة، وموثوقية المعدات بشكل عام.
تتيح سلسلة GDJZ التعرض للحرارة والضغط المنخفض داخل غرفة واحدة، مما يدعم اختبارات الموثوقية البيئية، وتطوير المنتجات، وبرامج التأهيل.
يتم تكوين ظروف الاختبار وفقا لملف درجة الحرارة والضغط المطلوب، وخصائص العينة، وإجراءات الاختبار المطبقة.
الميزات وتصميم النظام
- التحكم في درجة الحرارة والضغط المنخفض
تجمع سلسلة GDJZ بين تنظيم درجة الحرارة وتقليل الضغط المتحكم فيه لمحاكاة الارتفاع. استنادا إلى المواصفات المنشورة للسلسلة، يكون تقلب درجة الحرارة ±0.5°م، انحراف درجة الحرارة ≤±2°م، وتوحيد درجة الحرارة ≤2.0°م تحت ظروف اختبار محددة.
يدعم نظام الضغط المحاكاة حتى 1 كيلو باسكال، مع معدلات انتقال ضغط قابلة للتعديل. يعتمد أداء درجة الحرارة والضغط تحت التشغيل المتزامن على التكوين المختار وظروف الاختبار.
- سعة غرفة قابلة للتخصيص وبناء
يمكن تخصيص سعة الغرفة والأبعاد الداخلية لاستيعاب أحجام العينات المختلفة، وأحمال الاختبار، ومتطلبات المختبر.

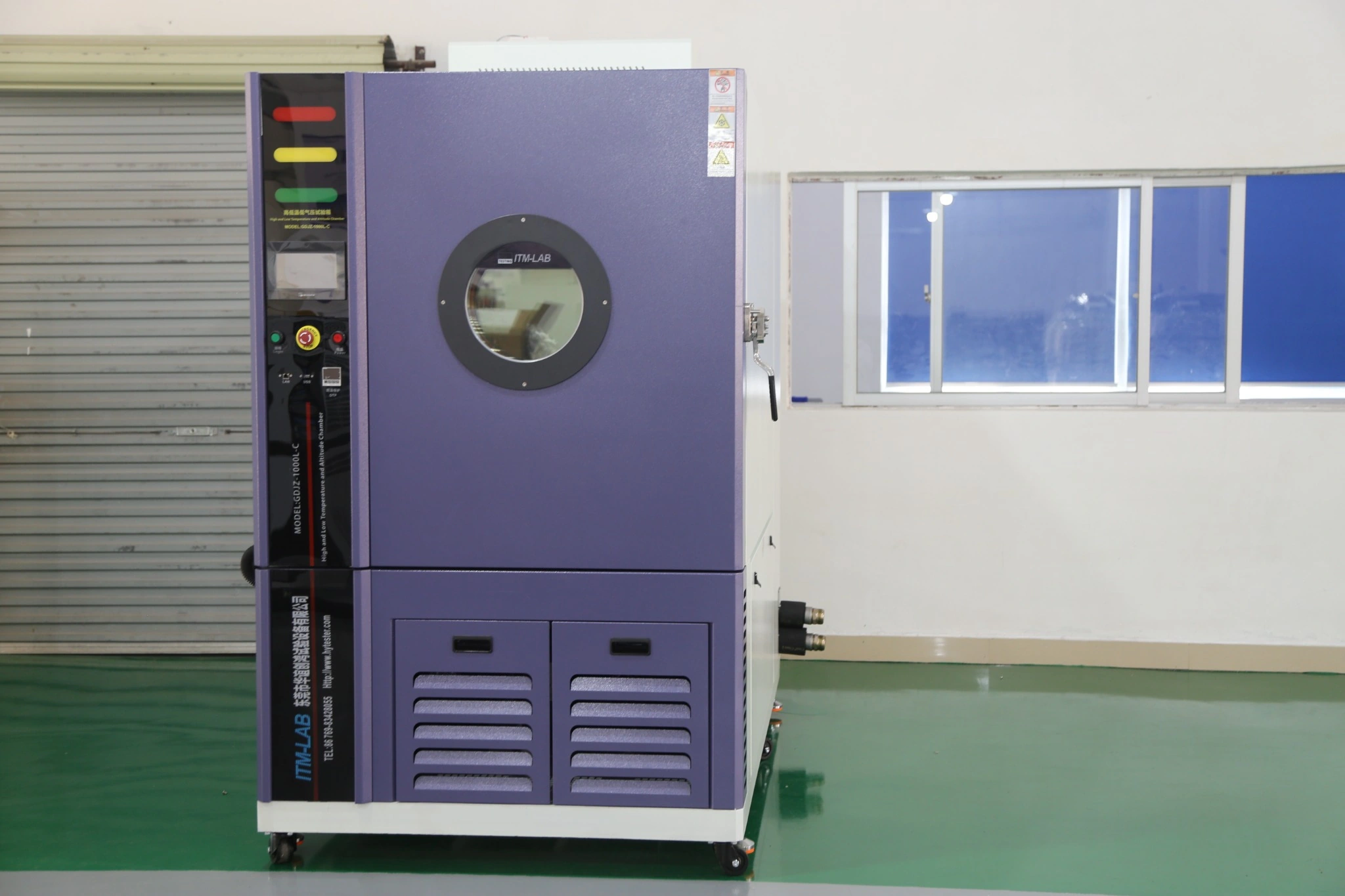

تتميز الغرفة بداخلية من الفولاذ المقاوم للصدأ من نوع SUS304، وهيكل معزول، ونافذة مراقبة لمراقبة العينات أثناء الاختبار. يتم تحديد أبعاد الحجرة، ودعامات العينة، والإكسسوارات المختارة حسب التطبيق.
- نظام غرفة وتبريد متكامل
يمكن تجهيز سلسلة GDJZ مع معدات تبريد داعمة وفقا لسعة الحجرة والمتطلبات الحرارية.
مشروع ITM-LAB الفعلي المعروض هنا يتضمن مبردا صناعيا خارجيا متصلا بغرفة البيئة، مما يوضح تكوين النظام الخاص بالتطبيق.
المواصفات الفنية
تدعم سلسلة GDJZ تكوينات خاصة بالتطبيق. يجب تفسير قيم الأداء المنشورة وفقا للنموذج المختار وشروط الاختبار المذكورة.
<فئة الجدول = الطاولة تحوم الطاولة المخططة بحدود" style="الارتفاع: 660.001px; border-collapse: collapse;">تكوين المرجع — GDJZ-535L-B
يمثل GDJZ-535L-B تكوين مشروع محدد بدلا من السعة الثابتة للسلسلة بأكملها.
يمكن مراجعة أحجام الحجرات الأخرى وتكوينات المعدات وفقا لمتطلبات المشروع.
تطبيقات الاختبار النموذجية
تم تصميم سلسلة GDJZ لتقييم المعدات والمكونات المعرضة لانخفاض ضغط الهواء أو تقلبات درجات الحرارة أو الظروف البيئية المجمعة.
<فئة الجدول="الطاولة تحوم على الطاولة بحدود" style="border-collapse: collapse; width: 100.035٪; الارتفاع: 203.333px;">يعتمد ملف الاختبار المناسب على بيئة تشغيل المنتج، ومدة التعرض، والمعيار المطبق.
معايير الاختبار المعمول بها
يمكن تقييم سلسلة GDJZ لإجراءات الاختبار البيئي التي تتعلق بدرجة الحرارة وخفض ضغط الهواء، بما في ذلك:
-
IEC 60068-2-13 — ضغط هواء منخفض
-
IEC 60068-2-1 / IEC 60068-2-2 — حرارة باردة وجافة
-
IEC 60068-2-40 — ضغط هواء بارد/منخفض مشترك
-
RTCA DO-160 القسم 4 — درجة الحرارة والارتفاع
-
طريقة MIL-STD-810 500 — ضغط منخفض (ارتفاع)
يجب تأكيد ملاءمة معيار أو فئة اختبار معينة مقابل ظروف درجة الحرارة والضغط المطلوبة، ومدة التعرض، وحمل العينة، وتكوين المعدات.
إدراج هذه المعايير لا يعني الشهادة أو الامتثال لكل إجراء.
دعم التكوين والهندسة المخصصة
بصفتها علامة تجارية أصلية، توفر ITM-LAB تصميم وتصنيع غرف قائمة على التطبيق لمتطلبات الاختبار البيئي المختلفة.
يمكن للعملاء تحديد أبعاد الحجرة، وملفات درجة الحرارة والضغط، وخصائص العينة، والمعدات الداعمة. يتم مراجعة الخيارات المتاحة والأداء وفقا للتكوين الهندسي النهائي.
للحصول على توصية دقيقة، يرجى تقديم ما يلي:
-
نطاق درجة الحرارة المطلوبة والضغط المطلق الأدنى
-
أبعاد العينة، الوزن وحمل الحرارة التشغيلي
-
سعة الحجرة أو مساحة العمل القابلة للاستخدام
-
معدل انتقال الضغط المطلوب ومدة التعريض
-
معيار الاختبار المعمول به أو إجراء اختبار العميل
-
وظائف التحكم المطلوبة، الواجهات، وظروف التثبيت
طلب غرفة اختبار ارتفاع مخصصة
تم إعداد اختبار درجة الحرارة والضغط المنخفض لتطبيقك
يوفر مختبر ITM-LAB غرف اختبار بيئية مخصصة من GDJZ مع دعم هندسي لحجم الحجرة، وظروف الاختبار، والمعدات الداعمة.
سهم نطاق درجة الحرارة المطلوبة، وملف الضغط، وأبعاد العينة، ومعيار الاختبار المناسب للحصول على توصية مناسبة للتكوين.
ما هو استخدام غرفة اختبار الارتفاع؟
تحاكي غرفة اختبار الارتفاع انخفاض الضغط الجوي لتقييم أداء المكونات والمعدات في ظروف الارتفاع العالي. تدعم التكوينات التي تحكم بها درجة الحرارة أيضا الاختبار تحت بيئات مدمجة بين الحرارة والضغط المنخفض.
ما هو الحد الأدنى للضغط في سلسلة GDJZ؟
تحدد المواصفة المنشورة في GDJZ ضغط أدنى يبلغ 1 كيلو باسكال. تعتمد ظروف الضغط ودرجة الحرارة القابلة للتحقيق على التكوين المختار وملف الاختبار.
هل يمكن للغرفة تطبيق درجة الحرارة والضغط المنخفض في نفس الوقت؟
نعم. تم تصميم سلسلة GDJZ لاختبار درجة الحرارة والضغط المنخفض المجمع. يجب تأكيد نطاق درجة الحرارة الممكن عند ضغط معين لتكوين الحجرة المختار.
هل يمكن تخصيص سعة الحجرة؟
نعم. يقدم ITM-LAB سعات غرفة قابلة للتخصيص وأبعاد داخلية. يعد محرك GDJZ-535L-B بسعة 535 لتر مشروعا مرجعيا واحدا، وليس الحجم الوحيد المتاح.
هل يمكن لسلسلة GDJZ دعم اختبار RTCA DO-160 أو MIL-STD-810؟
يمكن تكوين النظام لإجراء إجراءات اختبار بيئي مختارة. تعتمد الملاءمة النهائية على طريقة الاختبار المحددة، وملف درجة الحرارة والضغط، وظروف العينة، وتكوين المعدات.
هل يطلب مبرد خارجي لكل غرفة GDJZ؟
ليس بالضرورة. يستخدم نظام GDJZ المصور مبردا صناعيا خارجيا. يتم تحديد ترتيبات التبريد وفقا لتصميم الغرفة المختارة ومتطلبات التشغيل.
