جهاز اختبار عالمي بدرجات حرارة عالية ومنخفضة | RS-8000GDW
الاختبار الميكانيكي الدقيق تحت ظروف درجة حرارة مضبوطة

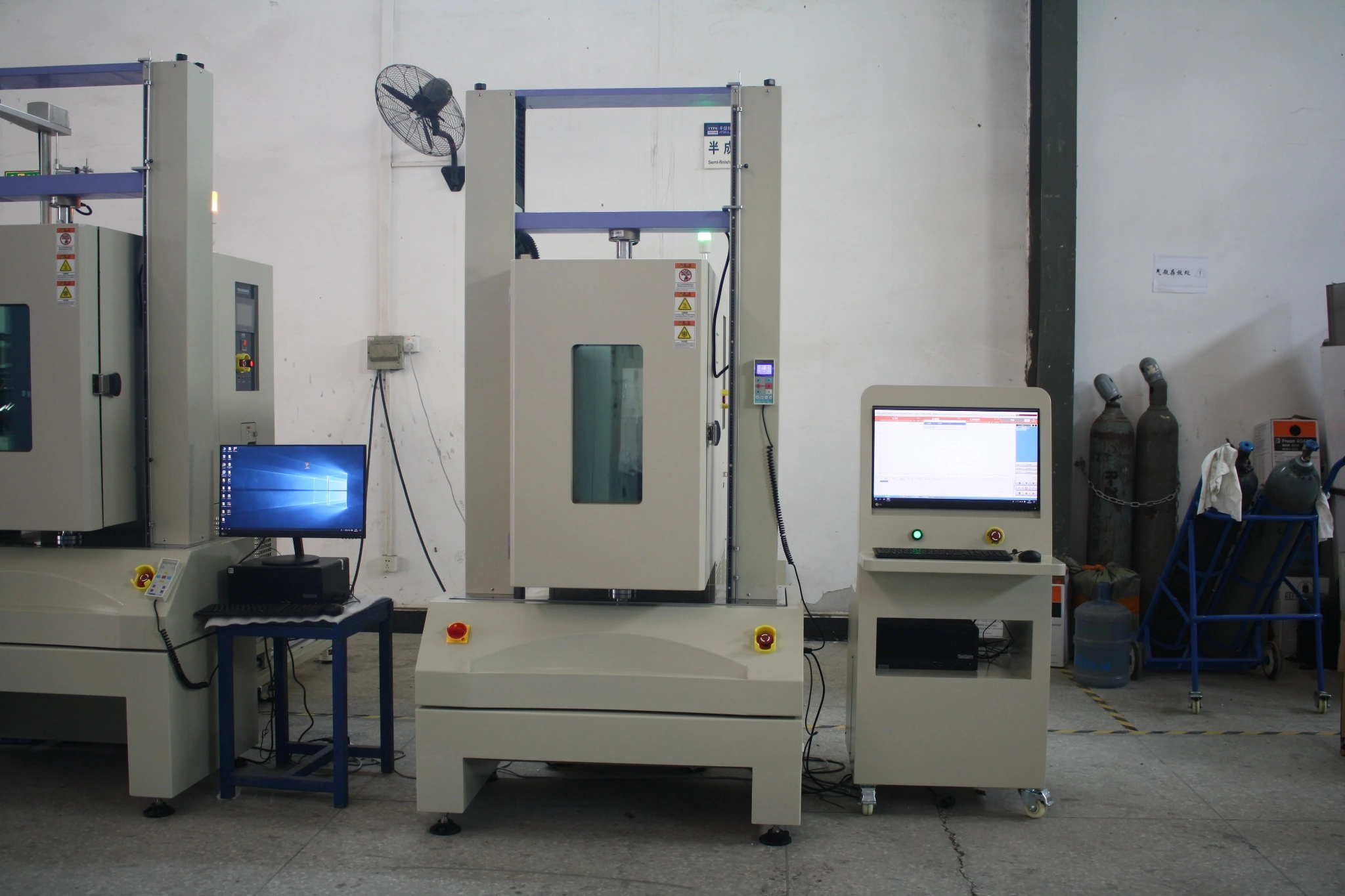

تجمع سلسلة ITM-LAB RS-8000GDW بين آلة اختبار شاملة دقيقة تعمل بمحرك التيار المتردد وغرفة بيئية متكاملة لتقييم الخصائص الميكانيكية للمواد تحت ظروف درجة حرارة مضبوطة.
صمم النظام لاختبار الشد والضغط والانحناء والتقشير والقص والتمزق، ويمكن المهندسين من دراسة كيفية تأثير درجات الحرارة المرتفعة وتحت الصفر على قوة المادة، والتشوه، وسلوك الفشل. وهو مناسب لأبحاث المواد، وتطوير المنتجات، ومراقبة الجودة التي تشمل المعادن والبلاستيك والمطاط والمركبات والمواد الإلكترونية.
يوفر التكوين القياسي RS-8000GDW نطاق درجات حرارة يتراوح بين –40°C و+150°C، مع توفر تكوينات إضافية لتلبية متطلبات الاختبار المتخصصة.
أبرز محطات الأداء
<عرض iframe="560" ارتفاع="314" src="https://www.youtube.com/embed/3TlnwSB6sWI" allowfullscreen="allowfullscreen">
الاختبار الميكانيكي خارج درجة حرارة الغرفة
يمكن أن تتغير قوة المادة وصلابتها وتمديدها بشكل كبير تحت درجات الحرارة المرتفعة أو تحت الصفر، مما يجعل الاختبار بالتحكم في درجة الحرارة أمرا ضروريا لتقييم أداء المادة الحقيقي.
يجمع RS-8000GDW بين التحميل الميكانيكي وغرفة بيئية متكاملة، مما يمكن المهندسين من تقييم سلوك المواد المعتمد على درجة الحرارة تحت ظروف اختبار محكمة دون نقل العينات بين أنظمة منفصلة.
الميزات وتصميم النظام
التحميل الميكانيكي الدقيق وقياس القوة
يجمع RS-8000GDW بين محرك التيار المتردد المحرك اليدوي وناقل الحركة الدقيق ذو الكرة اللولبية للاختبار الميكانيكي المحكم. يقدم دقة من الفئة 0.5، و±0.25٪ من دقة القوة الموجهة، ودقة قوة 1/500,000، مع سعات تحميل قابلة للاختيار من 500 نيوتن إلى 50 كيلو نيوتن.
السرعة القياسية للاختبار هي 0.001–500 مم/دقيقة، مع تكوين بديل بين 1–1000 مم/دقيقة. تدعم المقابض والتركيبات القابلة للتبديل اختبارات الشد والضغط والانحناء والتقشير والقص والتمزق.
غرفة البيئة المتكاملة والتحكم في درجة الحرارة
تستخدم الحجرة المدمجة ضبط ذاتي PID مع تحكم SSR، مما يوفر دقة تحكم في درجة الحرارة ±2°C ودقة 0.1°C. يدعم دوران الهواء القسري توزيع درجة الحرارة أثناء الاختبار.
يوفر داخلها المصنوع من الفولاذ المقاوم للصدأ SUS304، ونافذة مراقبة الفراغ ذات الطبقتين بقياس 180 × 220 مم، وغرفة W300 × D350 × H600 مم القياسية، بيئة اختبار مضبوطة. يمكن تخصيص أبعاد الحجرة لاستيعاب عينات وتركيبات مختلفة.
تكوين اختبار متوافق مع درجة الحرارة
يدعم RS-8000GDW مقابض وتركيبات وأجهزة تمديد مخصصة للتطبيقات يتم اختيارها وفقا لمتطلبات العينة وظروف الاختبار. يجب أن تتبع عملية تكييف العينة والتحقق من درجة الحرارة طريقة الاختبار المعمول بها لضمان نتائج موثوقة، حيث قد تختلف نقطة ضبط الحجرة ودرجة حرارة العينة الفعلية.
تطبيقات الاختبار
يدعم RS-8000GDW اختبارات ميكانيكية محكومة بدرجة حرارة لمواد مختلفة، مع تكوينات مصممة حسب هندسة العينة، ودرجة حرارة الاختبار، والحمل المتوقع، والمعايير المعمول بها.
في تطبيقات السيارات، يمكن استخدام النظام لدراسة الأداء الميكانيكي للبوليمرات والمطاط والمواد المكونة الأخرى تحت ظروف حرارة محددة. في أبحاث المواد الفضائية والصناعية، يدعم تقييم القوة وسلوك التشوه المعتمد على درجة الحرارة.
يمكن للجامعات والمعاهد البحثية ومختبرات الاختبار الخارجية أيضا تكوين النظام لمواد مختلفة وطرق اختبار ميكانيكية.
معايير الاختبار المعمول بها
يمكن تكوين RS-8000GDW لدعم الاختبارات الميكانيكية وفقا لإجراءات ASTM وISO وGB وإجراءات خاصة بالعميل.
تشمل طرق الاختبار ذات الصلة:
تعتمد ملاءمة كل طريقة اختبار على تكوين الجهاز المختار، ونطاق درجة الحرارة، والمقابض، ومقياس الامتداد ومتطلبات العينة. يجب تأكيد التطبيق القياسي مقابل الإصدار المطلوب وإجراء الاختبار
تكوينات درجات الحرارة واختيار النماذج
تقدم سلسلة RS-8000GDW تكوينات درجات حرارة مختلفة للاختبارات الحرارية العالية ومنخفضة والحرارة المركبة.
يعمل الطراز القياسي RS-8000GDW من –40°C إلى +150°C. تتوفر نماذج أخرى للتطبيقات التي تتطلب ظروف درجات حرارة منخفضة أو مرتفعة ممتدة.
تتوفر تكوينات درجة حرارة مخصصة وتخضع للتقييم الهندسي. يجب تأكيد متطلب درجة حرارة ممتد يشمل –70°C و+250°C كتكوين نظام محدد قبل الطلب.
يجب أن يأخذ اختيار النموذج في الاعتبار ليس فقط نطاق درجة الحرارة المستهدفة، بل أيضا أبعاد العينة، وقوة الاختبار المطلوبة، وترتيب الإمساك، وطريقة قياس الإجهاد.
المواصفات الفنية
نظام الاختبار الميكانيكي
غرفة البيئة
المواصفات الفنية تعتمد على تكوينات المنتجات المذكورة. يجب تأكيد المتطلبات المخصصة والمواصفات النهائية للنظام قبل الطلب.
برامج الاختبار وتحليل البيانات
تم تجهيز RS-8000GDW ببرامج اختبار احترافية للتحكم في الاختبار، وجمع البيانات في الوقت الحقيقي، والتحليل، وتوليد التقارير.
يدعم البرنامج منحنيات القوة-الإزاحة، الإجهاد-إجهاد، القوة-الزمن والإزاحة-الزمن، مما يسمح للمهندسين بفحص السلوك الميكانيكي طوال عملية الاختبار.
اعتمادا على طريقة الاختبار المختارة وتكوين القياس، يوفر النظام حسابات لقوة الشد، وقوة الخضوع، ومعامل يونغ، والتمديد، والقوة القصوى، والقيم المتوسطة، والتحليل الإحصائي.
يمكن تصدير تقارير الاختبار بصيغتي Excel وPDF لتوثيق المختبر، ومقارنة النتائج، ومراقبة الجودة. تتطلب الحسابات المعتمدة على الانفعال تكوين قياس مناسب، بما في ذلك مقياس امتداد مناسب حيثما كان ذلك ضروريا.
المقابض، التركيبات، والإكسسوارات الاختيارية
يعتمد أداء نظام الاختبار الميكانيكي الذي يتم التحكم فيه بدرجة الحرارة على توافق مكونات التحميل وتركيبات العينة وملحقات القياس.
يوفر ITM-LAB تكوينات ملحقات مختلفة لاستيعاب خصائص المادة، هندسة العينة، ظروف درجة الحرارة المطلوبة وطرق الاختبار القابلة للتطبيق.
<جدول class="table-mowed table" style="ارتفاع: 341.334px; border-collapse: collapse;">يجب اختيار الملحقات المناسبة وفقا لطريقة الاختبار، وأبعاد العينة، والقوة المتوقعة، ودرجة حرارة التشغيل. يمكن تقييم التركيبات المخصصة لمتطلبات الاختبار المتخصصة.
تكوين نظام الاختبار المناسب
اختيار آلة اختبار شاملة بدرجات حرارة عالية ومنخفضة يتطلب النظر في نظام التحميل الميكانيكي، وغرفة البيئة، وملحقات العينة معا.
النطاق المطلوب من درجات الحرارة يحدد التكوين البيئي، بينما تؤثر القوة العاملة المتوقعة وهندسة العينة على اختيار خلايا التحميل والتركيبات. قد تحتاج الاختبارات التي تتطلب قياس إجهاد مباشر إلى مقياس امتداد متوافق.
قبل اختيار النظام، يجب تأكيد المعلومات التالية:
للتطبيقات خارج التكوينات القياسية، يمكن ل ITM-LAB تقييم أبعاد الحجرات المخصصة، والمقابض، والتركيبات، ومتطلبات النظام الأخرى.
دعم التصنيع والهندسة في ITM-LAB
معدات الاختبار المهيأة لتطبيقك
مع خبرة تصنيع تمتد ل 28 سنة، يوفر ITM-LAB معدات اختبار ميكانيكية وحلول اختبار مختبرية مخصصة للمصنعين الصناعيين والمؤسسات البحثية ومختبرات مراقبة الجودة.
يدعم فريقنا العملاء من خلال اختيار المعدات حسب التطبيق، والمقابض والتركيبات المخصصة، وتكوين غرفة بيئية، والاستشارات الفنية، وتركيب المعدات، وتدريب المشغلين.
تتوفرأيضا خيارات واجهة مستخدم متعددة اللغات ودعم فني بعد البيع لدعم العملاء عبر مختلف الأسواق.
طلب تكوين وعرض سعر
أخبرنا بما تحتاج إلى اختباره.
هل تبحث عن جهاز اختبار عالمي بدرجات حرارة عالية ومنخفضة لمشروع اختبار المواد الخاص بك؟
سهم تفاصيل العينة، ودرجة الحرارة المستهدفة، وقوة الاختبار المتوقعة، والمعيار المعمول به مع ITM-LAB. فريق الهندسة والمبيعات لدينا يمكنه المساعدة في تقييم تكوين النظام المناسب لتطبيقك.
معلومات موصى بها من عروض التقديم
-
المادة / نوع العينة
-
طريقة الاختبار المطلوبة
-
معيار الاختبار المعمول به
-
درجة حرارة الاختبار الدنيا والعظمى
-
القوة القصوى المتوقعة
-
أبعاد العينة
-
المقابض المطلوبة أو مقياس التمدد
-
بلد الوجهة
منتجات ذات صله
نظام اختبار شامل لتطبيقات الشد والضغط والانحناء.
غرفة اختبار درجات الحرارة العالية والمنخفضة GDW
غرفة بيئية لاختبار درجات الحرارة العالية والمنخفضة المسيطر عليها.
ما هو نطاق درجات الحرارة القياسي لجهاز RS-8000GDW؟
يعمل التكوين القياسي RS-8000GDW من –40°C إلى +150°C. توفر نماذج أخرى ضمن السلسلة تكوينات مختلفة لدرجات الحرارة العالية والمنخفضة، مع حلول مخصصة متاحة وقابلة للتقييم الهندسي.
هل يمكن للآلة إجراء اختبار الشد عند –70°C؟
نعم. يمكن اختيار نموذج مناسب ممتد لدرجات الحرارة المنخفضة للاختبار حتى –70°C. يجب أن تكون غرفة البيئة والمقابض وملحقات القياس متوافقة مع ظروف الاختبار المطلوبة.
ما هي الحد الأقصى لقدرة الفحص؟
تقدم سلسلة RS-8000GDW سعات خلايا تحميل تتراوح بين 500 نيوتن إلى 50 كيلو نيوتن. يجب اختيار السعة المناسبة وفقا لمتطلبات القوة العاملة المتوقعة والقياس.
هل يمكن للآلة اختبار مواد مختلفة؟
نعم. يدعم النظام الاختبار الميكانيكي للمعادن والبلاستيك والمطاط والمركبات والمواد الإلكترونية عند تزويده بمقابض وتركيبات وملحقات قياس مناسبة.
هل يمكن تخصيص غرفة البيئة؟
نعم. يمكن تخصيص أبعاد وتكوينات الغرفة حسب حجم العينة، ومتطلبات التجهيز، وظروف الحرارة المستهدفة. التكوين النهائي يخضع لتأكيد هندسي.
ما هي المعلومات المطلوبة للحصول على عرض سعر؟
يرجى تقديم مادة الاختبار، والمعيار المطلوب، ونطاق درجة الحرارة المطلوبة، وأبعاد العينة، والقوة القصوى المتوقعة، وطريقة الاختبار المفضلة. رسومات العينات أو إجراءات الاختبار الحالية مفيدة أيضا عند تقييم التكوين المناسب.
